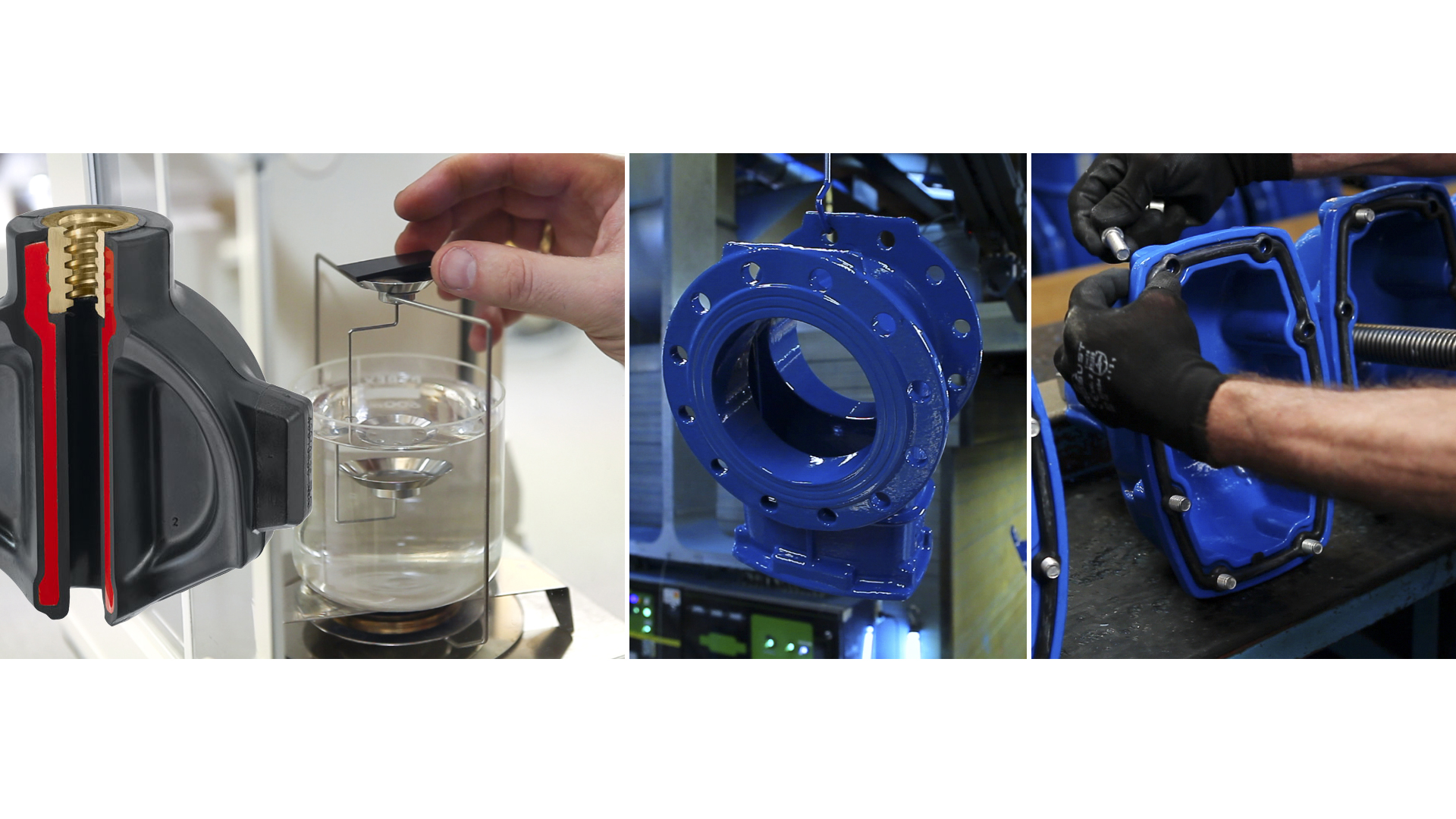

Vælg den rigtige skydeventil
Sådan vælger du en skydeventil med lang levetid.
En robust og driftssikker skydeventil kan spare dig for dyre reparationer og udskiftninger. Nedenfor finder du fem centrale kriterier, der hjælper dig med at vælge den rigtige ventil.
1) Skyderdesign
Skyderen er den primære tætningskomponent i en skydeventil og derfor afgørende for ventilens funktion.
Skydermøtrik
Skydermøtrikken skaber forbindelsen mellem spindel og skyder. Der findes to overordnede typer:
- Løs skydermøtrik: en messingmøtrik i en bajonetmuffe.
- Fast skydermøtrik: integreret i skyderkernen og uden løse dele.
En fast skydermøtrik minimerer antallet af bevægelige elementer og reducerer risikoen for skader på gummiet samt risikoen for korrosion - derfor anbefales denne løsning.
Skyderspor og skydersko
Når ventilen åbnes og lukkes, påvirkes skyderen af både friktion og tryk. Sporsystemet i skyderen og ventilhuset stabiliserer skyderens bevægelse, så spindlen ikke bøjer ved høje flowhastigheder. Skyderskoene beskytter skyderens gummi mod friktion, og de skal være solidt fastgjort og understøttet af et tilstrækkeligt gummilag for at undgå korrosion af skyderkernen.
Gummi
Skyderen bør være fuldt vulkaniseret for optimal tætning. Tætningsgummiet skal kunne absorbere urenheder i sædet og forblive tæt, selv efter kompression. En stærk binding mellem gummi og kerne modvirker også krybende korrosion, hvis en skarp partikel trænger ind i gummilaget.
2) Gummikvalitet
Gummiets sammensætning er væsentlig for ventilens holdbarhed og evne til at tætne.
Kompressionsevne
Det afgør, hvor godt gummiet genvinder sin form efter kompression. En høj kompressionsevne giver bedre og mere stabil tæthed gennem mange års brug. EN 681‑1 angiver minimumskravene.
Biofilm
Organiske stoffer kan migrere ud af gummi og fungere som næring for mikroorganismer, som derefter danner biofilm. Vælg derfor skydergummi med minimal biofilm‑tendens - især i drikkevandsapplikationer.
Kemikalieresistens
Gummiet skal kunne modstå klor, ozon og andre vandbehandlingskemikalier uden at nedbrydes. Revner i gummiet kan føre til korrosion i skyderkernen.
Drikkevandsgodkendelser
Gummi i direkte kontakt med drikkevand bør være godkendt efter anerkendte standarder som DVGW/KTW, KIWA eller NF.
3) Udvendig korrosionsbeskyttelse
En ensartet epoxycoating i overensstemmelse med DIN 3476 del 1, EN 14901 og GSK‑krav giver den bedste beskyttelse mod korrosion.
Kvalitetscoating bør omfatte:
- Slyngrensning iht. ISO 12944‑4
- Lagtykkelse: minimum 250 µm
- MIBK‑test: ingen mat overflade eller udtværing efter kontakt med methylisobutylketon
- Slagstyrketest: 5 Nm stød uden brud i belægningen
- Pinhulstest: udført med 3 kV detektor
4) Tæt konstruktion
Spindelpakning
Pakningen omkring spindlen skal være vedligeholdelsesfri og helst hydraulisk, så tætningen forbedres ved stigende indvendigt tryk. Backup‑tætning bør være til stede, og EPDM af drikkevandskvalitet er påkrævet, hvis der er direkte vandkontakt.
Samling mellem ventiltop og ventilhus
En pakning bør ligge i en nedsænket fordybning, så den ikke kan blæses ud ved trykstød. Topbolte bør ligge beskyttet inde i ventilen, hvor gevindene ikke udsættes for miljøet.
5) Generel funktion
Betjeningsmoment
Momentet for at åbne og lukke ventilen bør ligge mellem 5 og 30 Nm afhængigt af størrelse. For lavt moment kan føre til hurtig lukning og risiko for vandslag.
Lukkemoment
Det nødvendige moment for dråbetæt lukning skal være afstemt efter håndhjulets størrelse eller aktuatorens standardområde. For elektriske aktuatorer skal ISO‑flangekoblingen altid tages i betragtning.
Maks. lukkemomenter for ISO‑flanger:
- F‑10: max 120 Nm
- F‑14: max 500 Nm
- F‑16: max 1000 Nm
Fuldt gennemløb
Ventilens indre diameter bør svare til den nominelle størrelse, så renseudstyr frit kan passere.
