Centriske butterflyventiler med fast gummiliner – wafer, semi lug, full lug og dobbeltflange
Centrisk butterflyventiler med fast (vulkaniseret) gummiliner er blandt de få af deres slags på markedet og tilbyder en række særlige fordele.

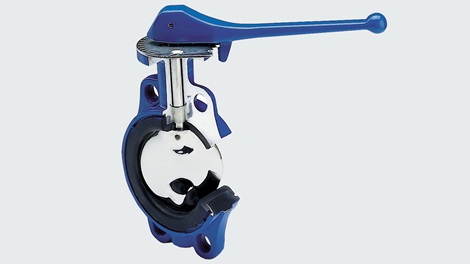

Ventilens kerneelement er det unikke sædedesign, hvor gummiet sprøjtestøbes direkte på ventilhuset og danner en permanent, solid binding. Det betyder, at der ikke opstår deformation eller forskydning af lineren, og ventilen er derfor også særdeles egnet til vakuumapplikationer.
Den profilerede diskkant kræver minimal deformation af lineren for at skabe en tæt lukning, hvilket giver længere levetid og lave betjeningsmomenter.
Fordele ved centriske butterflyventiler med fast gummiliner
- Vulkaniseret gummiliner giver:
- ingen toleranceproblemer mellem hus og gummiliner
- ingen risiko for forskydning eller deformation – ideel til vakuum
- optimal gummihårdhed
- AVK’s egen gummiformulering med høj evne til at genvinde form efter belastning
- Profileret disk reducerer slitage på lineren
- Lavt betjeningsmoment takket være fast liner, diskprofil og aksellejer
- Strømlinet disk minimerer turbulens, vibrationer og tryktab
- Tilgængelig som wafer, semi‑lug, full‑lug og dobbeltflange – alle kompatible med diverse aktuatorer
- Dimensioner: DN40–2000
- Funktion: afspærring eller regulering
- Aktuatorer: håndtag, gear, pneumatisk eller elektrisk
- Materialemuligheder:
- Aksel i rustfrit stål eller duplex
- Disk i rustfrit stål, duplex eller rilsanbelagt duktiljern
- Linere i EPDM (til drikkevand eller højere temperaturer) eller NBR

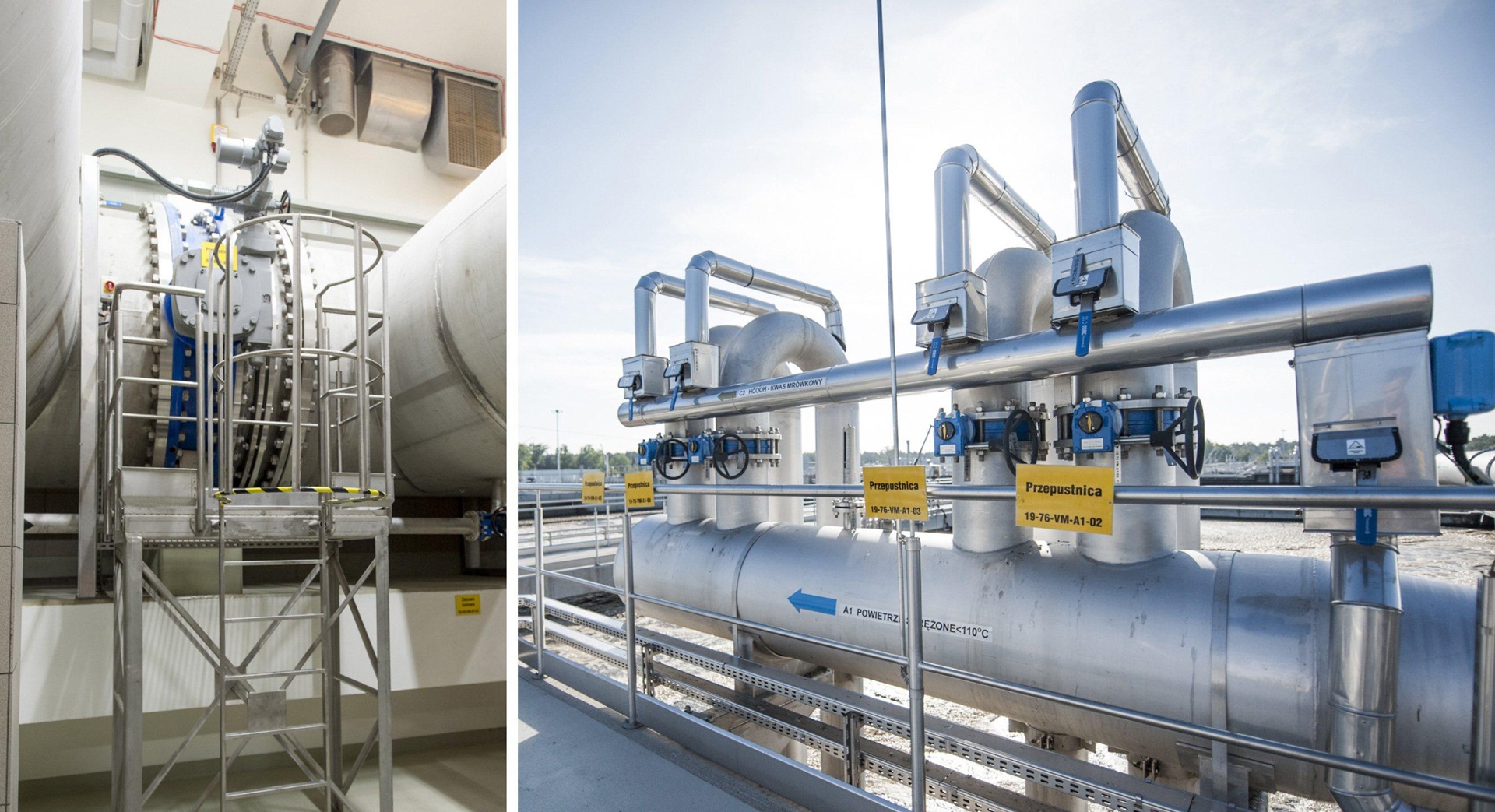

Hvor anvendes centriske butterflyventiler med fast gummiliner?
Ventiler med fast gummiliner er yderst velegnede, selv under vakuumforhold, da lineren ikke bevæger sig og derfor ikke slides. Den faste liner er også ideel til installationer med høje flowhastigheder eller applikationer med hyppig cykling – fx ventiler, der åbner og lukker hvert sekund.
Selvom disse ventiler primært bruges over jorden, kan dobbeltflange‑versionerne ligeledes installeres under terræn.
Den centriske butterflyventil med fast gummiliner bruges bredt inden for vand- og spildevandsbehandling, brandbeskyttelse og gasapplikationer.
Typiske anvendelsesområder
Vand:
- vandbehandling
- distribution
- pumpestationer
- transmission
- HVAC
Spildevand:
- beluftningssystemer
- rent spildevand
- filtre
- pumper
- membranprocesser
Brandbekæmpelse:
- indendørs og udendørs installationer
Gas:
- naturgas
- overskudsgas
