Hvad er en butterflyventil?

En butterflyventil er en åben‑luk ventil med en relativt simpel konstruktion. Når ventilen er lukket, står disken vinkelret og spærrer for gennemstrømningen. Når ventilen åbnes, drejes disken, så flowet kan passere uhindret. Med en kvart omdrejning skifter ventilen fra fuldt åben til fuldt lukket eller omvendt, hvilket gør butterflyventilen velegnet til hurtig manøvrering.

Butterflyventilers mange anvendelsesområder

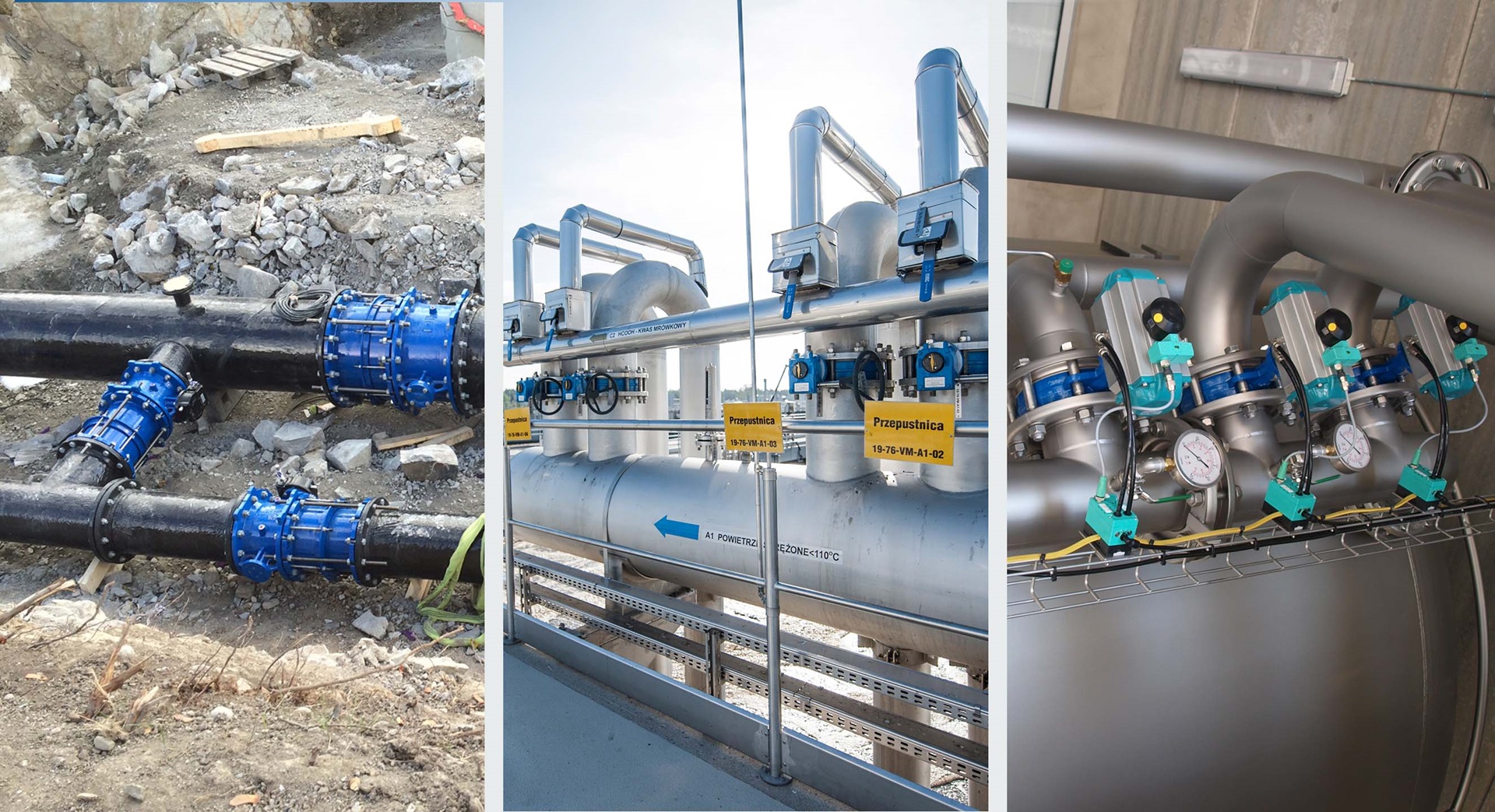

Butterflyventiler bruges i et stort spænd af installationer: vandforsyningssystemer, spildevandsanlæg, brandslukningsløsninger, gasinstallationer, kemisk industri, olie- og brændstofanlæg, kraftproduktion m.m. Blandt fordelene er den kompakte opbygning, den lave vægt og den generelt lavere pris sammenlignet med andre ventiltyper.

Ventilerne kan aktueres med håndtag, gear eller forskellige typer aktuatorer – afhængigt af hvilken funktion applikationen kræver.

De primære typer af butterflyventiler

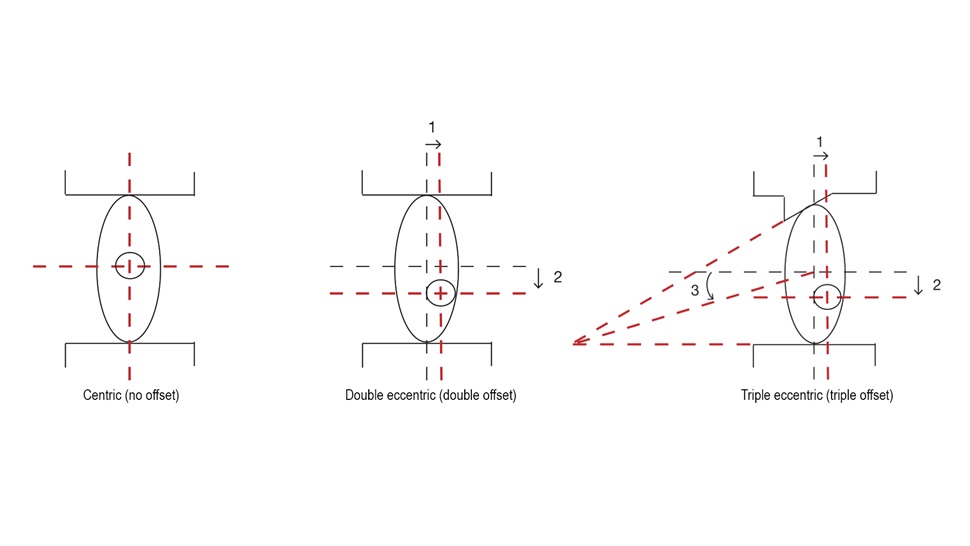

Butterflyventiler fås som centriske eller excentriske modeller:

• Centrisk (koncentrisk) butterflyventil:
  Spindlen er placeret midt i disken, og disken er centreret i gennemløbet.


• Excentrisk butterflyventil:
  Her er spindlen forskudt fra midten. Ventilen kan være enkelt-, dobbelt- eller tredobbelt offset, afhængigt af hvor mange aksler der er placeret forskudt.
