Centriske butterflyventiler med løs gummiliner – wafer, lug og U-sektion med flanger

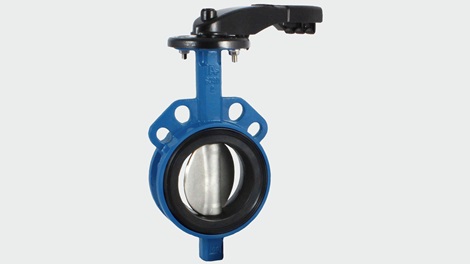

AVK fremstiller centrisk butterflyventiler med løs gummiliner i typerne wafer, lug og U‑sektion i dimensionerne DN25–1600. De kan leveres med arm, gearboks, elektrisk aktuator eller pneumatisk aktuator, og ventilerne fås i et bredt udvalg af disk- og linermaterialer.

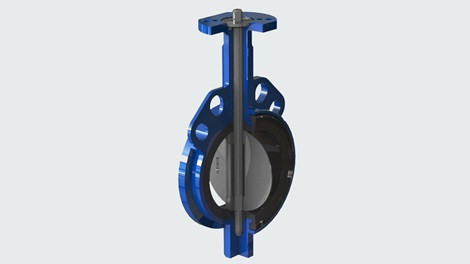

Den udskiftelige liner er konstrueret meget robust. Den konvekse geometri og de integrerede læbetætninger ved akselpassagen skaber en sikker tætning mellem aksel og liner. Samtidig sikrer designet optimal fastholdelse i ventilhuset, så lineren ikke forskyder sig under drift. Lineren har pakflader på begge sider af ventilen.
Fordele ved centriske butterflyventiler med løs gummiliner
- Rustfri stålaksel med anti‑blowout‑design og tydelig positionsindikator
- Firkantaksel for effektiv kraftoverførsel
- Syrefast, rustfri disk med strømlinet profil for optimalt flow og polerede kantflader for minimal slitage på lineren
- Udskiftelig EPDM-liner i et særligt optimeret design
- Ventilhus i duktiljern med forlænget hals til isolering og 200 μm fusion bonded epoxycoating
- Tilgængelig som wafer, lug eller U‑sektion og kompatibel med alle typer aktuatorer
- Dimensioner: wafer DN25–1000, lug DN25–600, U‑sektion DN150–1600
- EPDM‑liner til drikkevand (maks. 70 °C) og spildevand/HVAC (maks. 110 °C)
- Leveres med arm, gear, pneumatisk eller elektrisk aktuator
Varianter til applikationer med hyppig betjening
- Wafer DN25–400, lug DN50–400
- EPDM-liner til beluftning/HVAC (maks. 130 °C)
- Selvsmørende kuglelejer med PTFE-belægning
- Ventilhus med 200 μm polyurethan‑coating
Hvor anvendes centriske butterflyventiler med løs gummiliner?

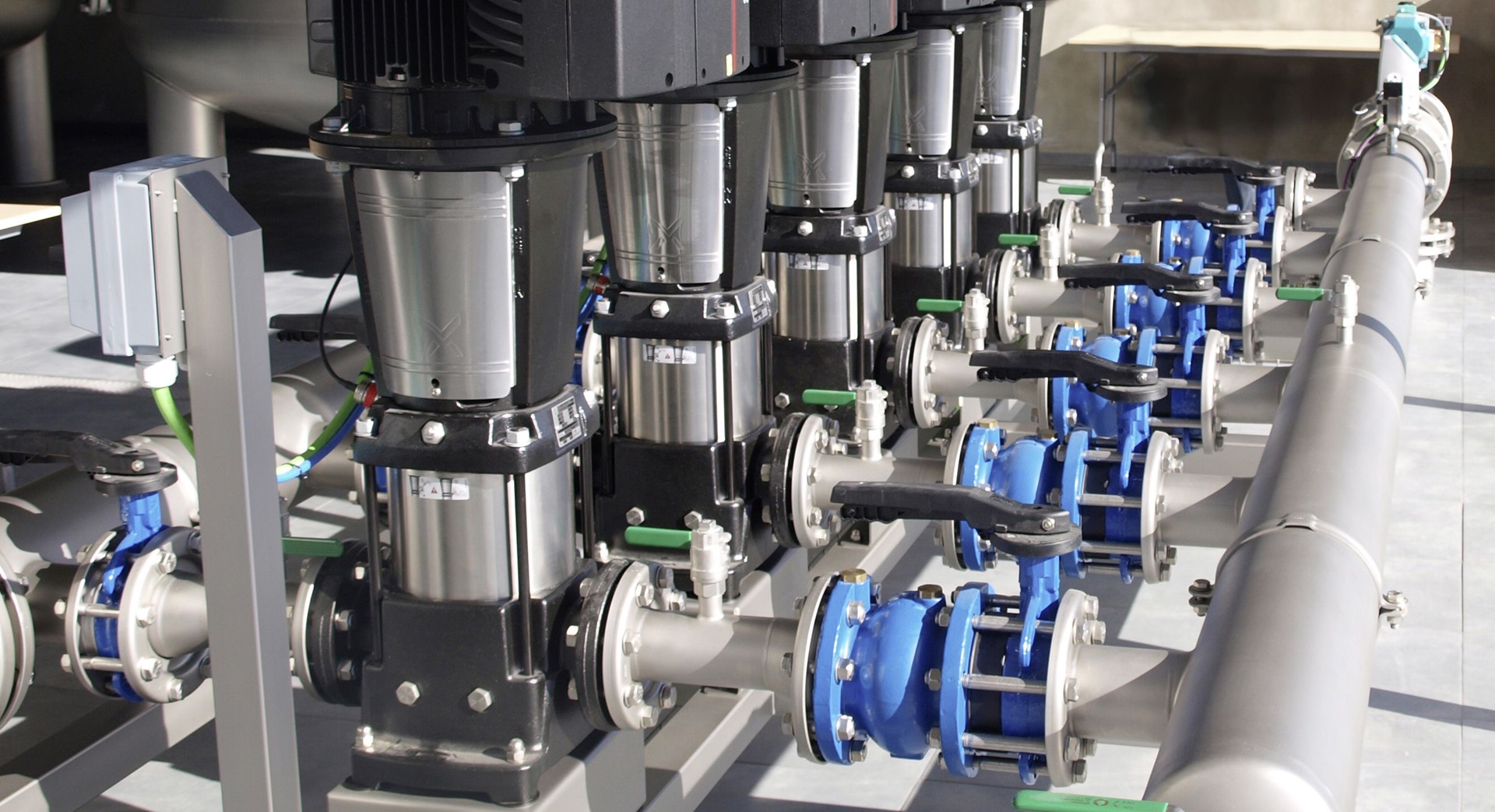

Butterflyventiler med løs gummiliner er en særdeles omkostningseffektiv løsning i overjordsinstallationer, hvor vedligehold og udskiftning er let tilgængeligt. Den udskiftelige liner giver fleksibilitet, da ventilen ikke behøver at blive udskiftet i sin helhed, og konstruktionen giver mange valgmuligheder i forhold til materialer.
Disse ventiler anvendes bredt inden for vand-, spildevands- og industrisegmenter og egner sig godt til:
Vand
- vandbehandling
- distribution
- pumpeanlæg
- transmission
- HVAC
Spildevandsbehandling
- beluftning
- rent spildevand
- filtreringsprocesser
- pumpeinstallationer
- membrananlæg
Industriel vandbehandling
- kølevand
- procesvand
