Hvad er en kuglekontraventil?
VATECH tilbyder i samarbejde med AVK kuglekontraventiler i dimensionerne DN32–600. Som standard leveres de med NBR‑kugler, mens polyurethan‑kugler kan vælges til slibende medier eller i situationer, hvor en anden kuglevægt er nødvendig for at begrænse vibrationer og vandslag. Ventilerne kan installeres både horisontalt og vertikalt.
Hvad er en kuglekontraventil?
En kuglekontraventil fungerer ved, at en kugle bevæger sig op og ned i ventilens kammer. Sædet er bearbejdet, så det passer præcist til kuglens form, mens det koniske kammer leder kuglen sikkert ned i sædet for at opnå tæt lukning og forhindre tilbageløb.
Hvis pumpens kapacitet er for lav, kan man vælge en lettere kugle. Opleves vandslag ved pumpestop, kan problemet ofte afhjælpes ved at anvende en tungere kugle.

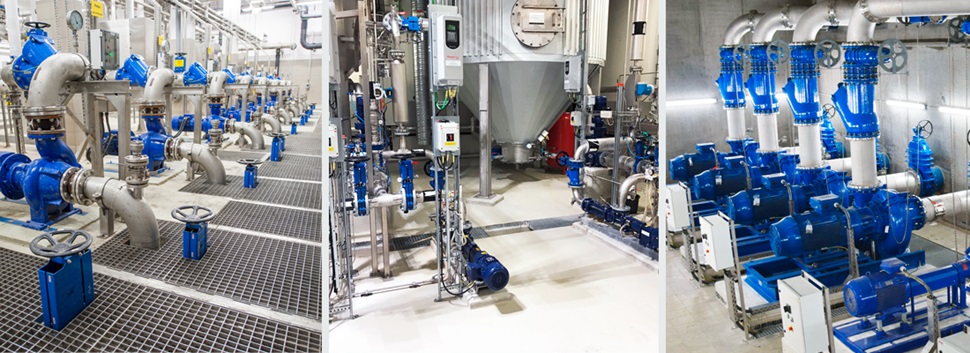

Kuglekontraventiler anvendes hyppigt på ubemandede pumpestationer, da de kræver meget lidt vedligeholdelse. Typisk er tilsyn kun nødvendigt, hvis kuglen støjer pga. manglende pumpekapacitet, eller hvis der opstår vandslag.
AVK kuglekontraventiler – design for minimal vedligehold
AVKs kuglekontraventiler er selvrensende i drift, da kuglen roterer og dermed undgår opbygning af aflejringer. Standardkuglerne består af en metalkerne, der er vulkaniseret med NBR-gummi i en hårdhed, der modvirker, at kuglen sætter sig fast i sædet. Polyurethan‑kugler bruges til slibende medier eller når en ændret kuglevægt er fordelagtig for at undgå vibrationer og vandslag.
Det fulde, glatte gennemløb sikrer lavt tryktab og reducerer risikoen for sediment i bunden af ventilen — noget der ellers kan forhindre tæt lukning.

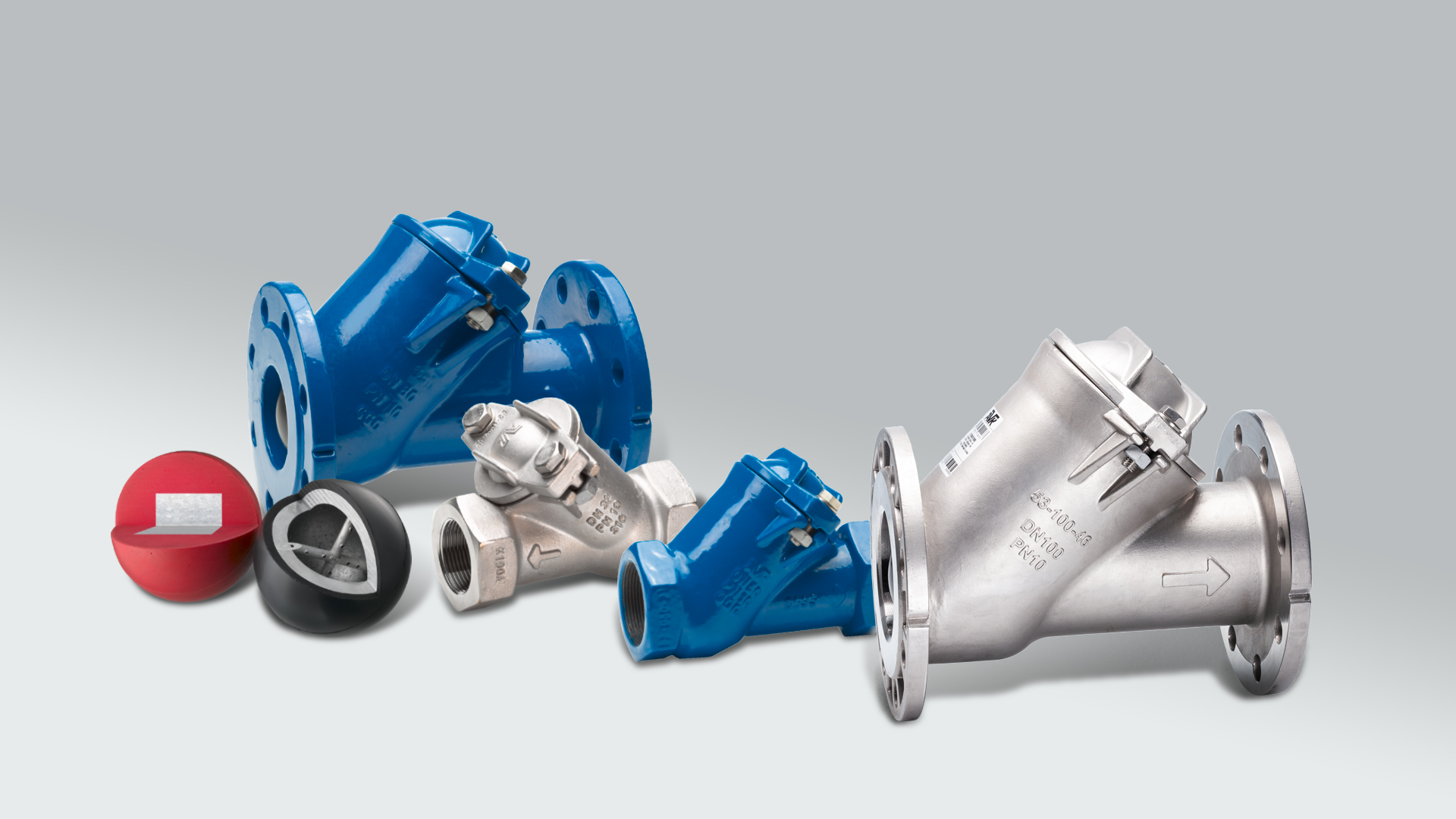

Ventilerne kan leveres:
- med flanger i epoxybelagt duktiljern (DN50–600)
- med flanger i syrefast rustfrit stål (DN80, DN100, DN150)
- med indvendigt gevind i duktiljern (DN32–50)
- med indvendigt gevind i syrefast rustfrit stål (DN32–80)
Fordele ved AVK kuglekontraventiler
- Selvrensende konstruktion
- Fuldt og glat gennemløb giver lavt tryktab
- Tætsluttende ved meget lavt modtryk
- Mulighed for polyurethan‑kugler til slibende medier
- Kugler i forskellige vægtklasser efter behov
- Leveres i epoxycoated duktiljern eller AISI 316 rustfrit stål
- Dimensioner op til DN600
Typiske driftudfordringer og løsninger
- Vandslag: vælg en kugle med ca. +20 % ekstra vægt
- Vibrationer/resonans: vælg en kugle med anden vægt
- Kugle sætter sig i sædet: brug en kugle med hårdere gummi (min. Shore 60) eller en kugle med metalkerne
