Kontraklapventiler

VATECH tilbyder i samarbejde med AVK kontraklapventiler i dimensionerne DN50–600, med mulighed for arm og vægt, arm og fjeder eller lukkede bøsninger. Ventilerne giver nem adgang til service og kan monteres både vandret og lodret.

Hvad er en kontraklapventil?

En kontraklapventil er udstyret med en disk, der er monteret på et hængsel eller en aksel. Når gennemstrømningen bevæger sig fremad, svinger disken væk fra sædet. Når flowet stopper, falder disken tilbage i sædet og forhindrer tilbagestrømning. Diskens vægt og returbevægelse påvirker ventilens lukketid og tætning.

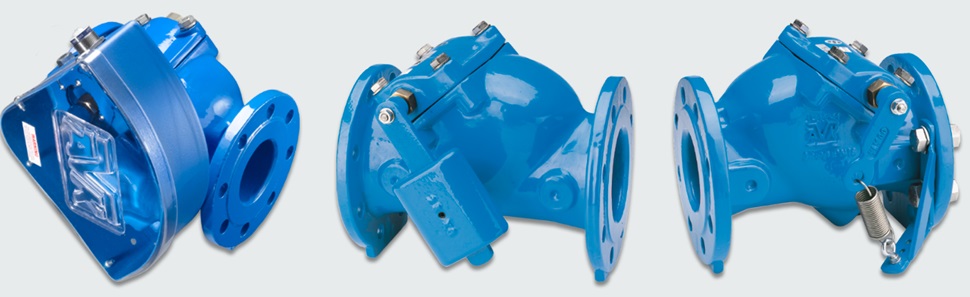

Kontraklapventiler med arm og vægt eller arm og fjeder

For optimal funktion monteres der ofte en arm med vægt eller en arm med ekstern fjeder:

Arm og vægt: særligt velegnet i installationer med risiko for vandslag.
Arm og fjeder: anbefales ved højt tryk, for lavt modtryk eller store flowhastigheder.

Da disken med tiden kan få brug for rengøring, er kontraklapventiler ikke helt vedligeholdelsesfri. Vægten fungerer samtidig som visuel indikator, og derfor installeres denne ventiltype typisk i anlæg, hvor personale har adgang.

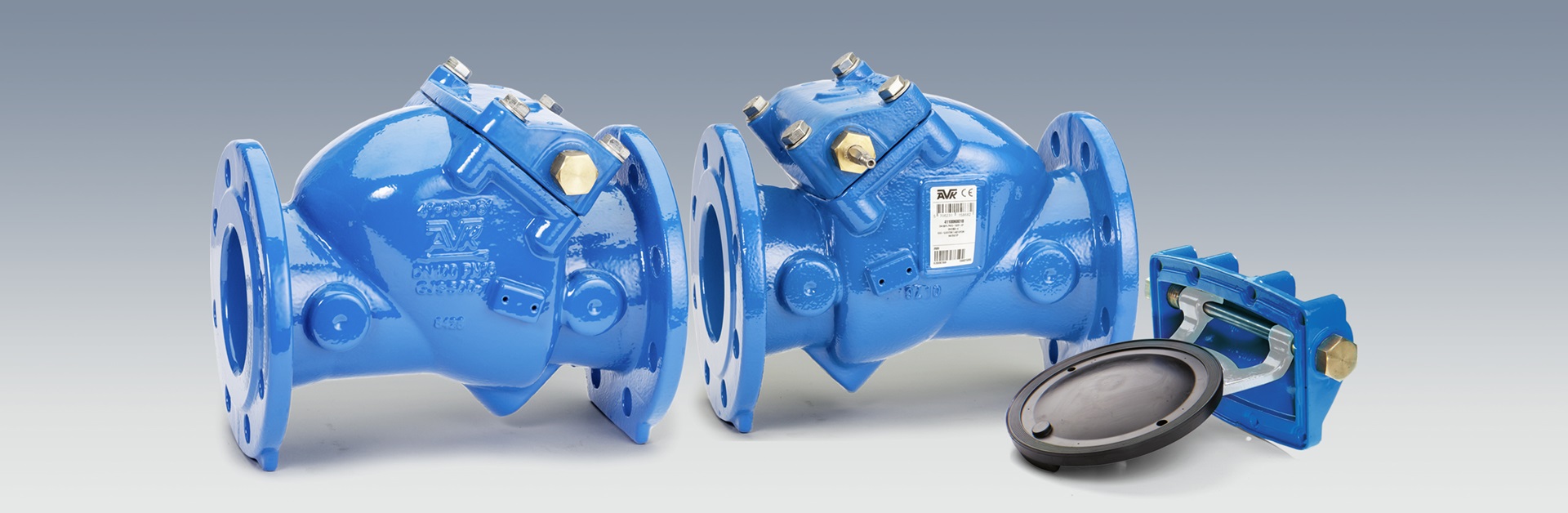

Fordele ved AVK kontraklapventiler

AVK’s design fokuserer på let serviceadgang: ved at løsne få bolte kan ventiltoppen – inklusive disk og hængsel – fjernes og vedligeholdes uden at afmontere hele ventilen.

Unikt design af disk

Letvægtsdisk i EPDM-gummi med læbepakning og stålindsats kræver kun minimal kraft for at åbne og lukke.
Disken er monteret i en nylonbøsning, som tillader en smule horisontal og vertikal bevægelse, så ventilen kan lukke tæt selv ved små urenheder.
Sædet er vinklet 20° for at sikre tæthed, også ved lavt modtryk.
Hængslet i syrefast rustfrit stål er spændt fast omkring akslen for at undgå slør og sikre lang holdbarhed.

Undgå vandslag

I mindre dimensioner giver arm og vægt mulighed for at spæde pumpen manuelt. Ved at justere vægtens position kan man opnå en mere kontrolleret og blød lukning, som reducerer risikoen for vandslag. Der kan tilkøbes en afskærmning, der dækker arm og vægt for at øge sikkerheden — og denne kan leveres med grænsekontakter til fjernovervågning.

AVK kontraklapventiler leveres i blødtættende version (DN50–300) og metaltættende version (DN350–600).

Egenskaber ved AVK kontraklapventiler

Ventiltop og diskdesign giver hurtig adgang til vedligehold
Disk med stålindsats og fuldvulkaniseret EPDM-gummi (op til DN300) for optimal tæthed
Læbepakning sikrer pålidelig lukning Lavt betjeningsmoment takket være letvægtsdisken
Disk kan bevæge sig let i flere retninger for at lukke helt tæt
Hængsler fastgjort med bolte for at undgå slør og vibrationer
Fuldt gennemløb giver lavt tryktab
Epoxycoating af duktiljern i.h.t. DIN 3476 del 1 og EN 14901
