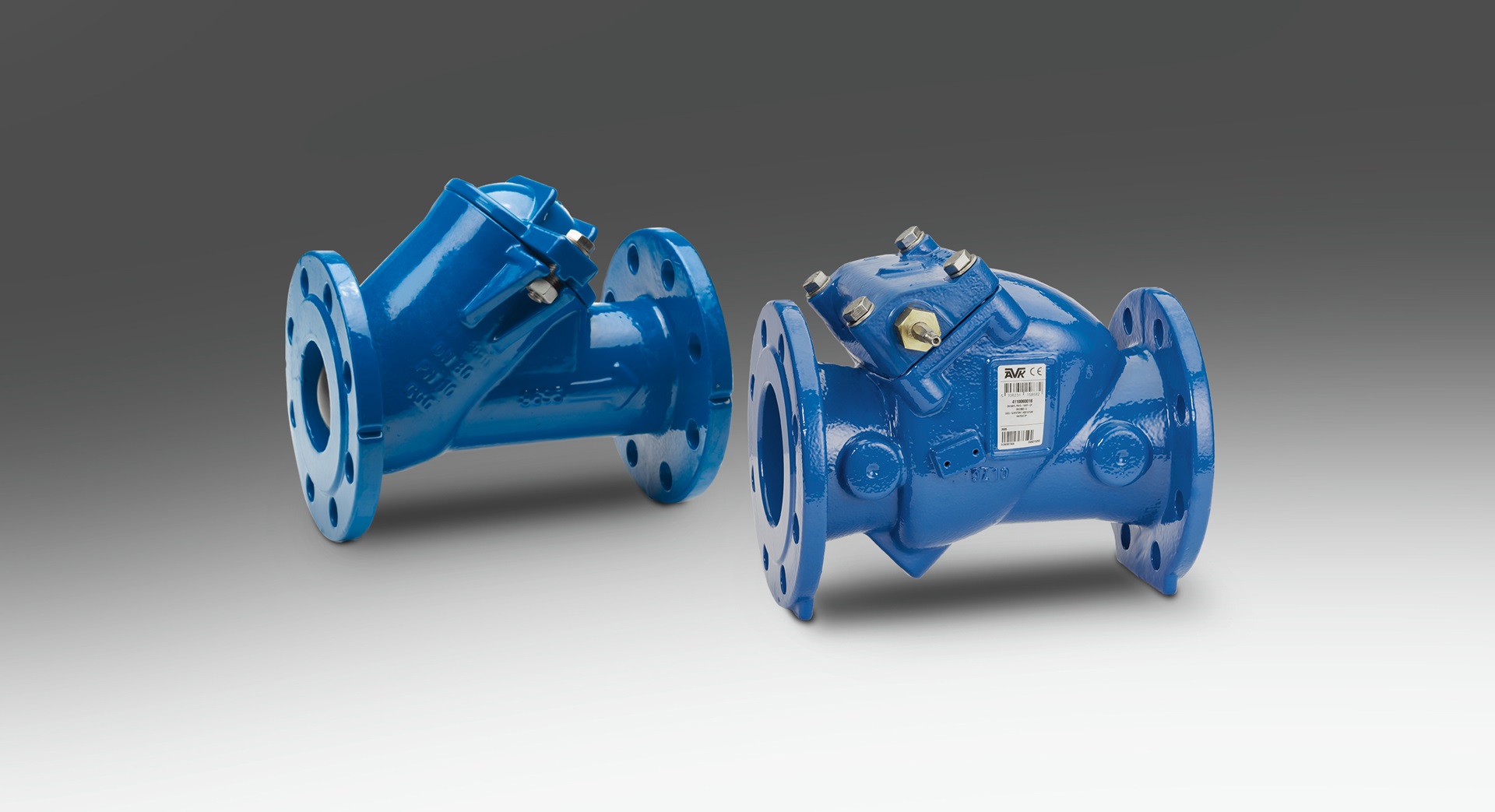

Kontraventiler til vand og spildevand
Hvad er en kontraventil?
En kontraventil installeres i en rørledning for at forhindre tilbageløb. Det er en envejsventil, der sikrer, at flowet kun bevæger sig i én retning. Kontraventiler bruges i en lang række installationer — eksempelvis for at undgå forurening af drikkevand, beskytte rør, pumper og udstyr mod vandslag og trykstød samt forhindre luftindtrængning eller dannelse af vakuum i ledningsnet.
Hvor anvendes kontraventiler?
Kontraventiler er almindelige i mange typer systemer. De monteres ofte på tryksiden af pumper for at beskytte mod tilbagestrømning. Da centrifugalpumper – de mest udbredte inden for vandforsyning – ikke er selvansugende, er en kontraventil nødvendig for at holde vandet tæt på pumpen.
De bruges også ofte i HVAC‑installationer (opvarmning, ventilation og køling). I større bygninger pumpes kølemiddel ofte flere etager op, og her sørger kontraventiler for, at mediet ikke løber tilbage i systemet.
Overvejelser ved valg af kontraventil
Ved valg af kontraventil bør der foretages en systemspecifik vurdering. Mange fokuserer udelukkende på lavt tryktab for at optimere drift, men ved kontraventiler betyder højere sikkerhed ofte et højere tryktab. Derfor skal hver installation vurderes individuelt i forhold til:
- risiko for vandslag
- acceptable tryktab
- økonomiske konsekvenser ved at vælge en ventil med for stor sikkerhedsmargin
Typer af kontraventiler
Kontraventiler findes i forskellige udformninger, afhængigt af medie og anvendelse. Til vand- og spildevandsinstallationer er to af de mest almindelige ventiltyper:

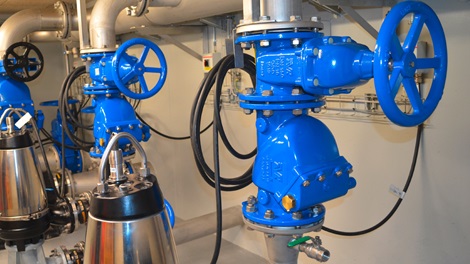

Kontraklapventiler
En kontraklapventil har en disk, der svinger på en aksel eller et hængsel. Disken åbner væk fra sædet ved fremadrettet flow og svinger tilbage i sædet, når flowet ophører.

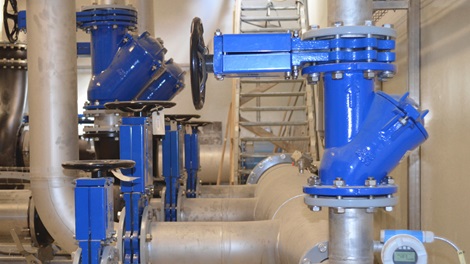

Kuglekontraventiler
En kuglekontraventil fungerer ved, at en kugle bevæger sig lodret i ventilhuset. Det koniske kammer leder kuglen ned i sædet og sikrer tæt lukning. AVK tilbyder et stort udvalg af begge typer i udførelser med fuldt gennemløb og lavt tryktab for optimal udnyttelse af pumpekapaciteten. De kan installeres både vertikalt og horisontalt og er lette at servicere.
Vandslag og trykstød
Hvad er vandslag?
Vandslag opstår, når en væskes hastighed i et rør ændrer sig brat. Det sker typisk, når en ventil lukker for hurtigt, eller en væskestrøm stoppes mod en forhindring. Den pludselige opbremsning skaber en trykbølge, der bevæger sig gennem røret. Dette kan give markante trykstigninger og metalslag i rørsystemet, da rørvæggen udvider sig i kort tid.
Hvorfor opstår trykstød?
Hvis en pumpe stopper brat, eller en ventil lukker for hurtigt, fortsætter flowet kortvarigt og danner et vakuum mod pumpen eller ventilen. I den modsatte ende bygges der et kraftigt tryk op. Flowet vil efterfølgende bevæge sig frem og tilbage, indtil energien er udlignet.
Selvom et trykstød kun varer få millisekunder, kan trykniveauet stige til op mod ti gange det normale driftstryk. Det kan medføre:
- rørbrud eller revner
- kavitation
- implosion pga. vakuum
- driftsstop
- væsentlige økonomiske og sikkerhedsmæssige konsekvenser
Skaderne skyldes sjældent ét stort stødpåvirkning, men gentagne trykstød over tid, som langsomt nedbryder systemet.
